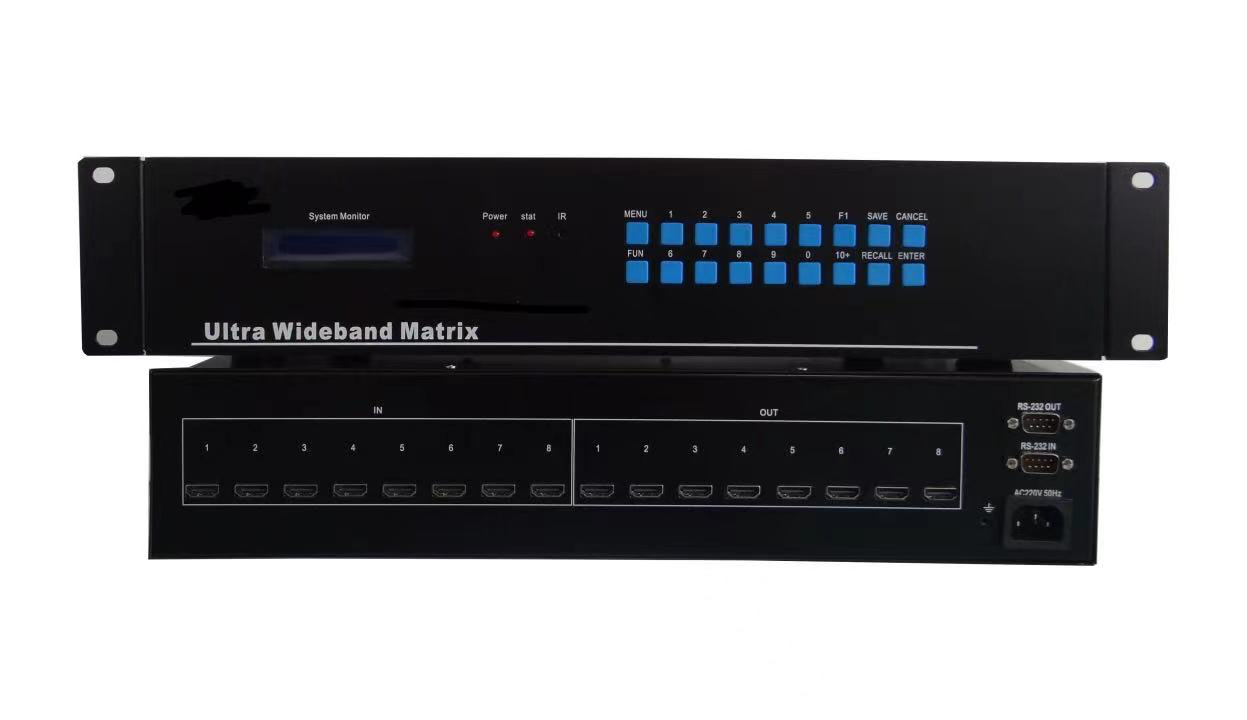

拼接处理器

视频

协议

支持HDCP1.3协议，支持HDMI1.3协议，兼容DVI1.0协议

增益

0 dB

像素带宽

165MHz, 全数字

接口带宽

2.25Gbps,全数字

最大支持分辨

Normal-PC：1600x1200@60_24bit, HDPC: 1920x1200P@ 60_24bit,
HDTV：1920x1080P@60_36bit

位时钟抖动

<0.15 Tbit

位上升时间

<0.3Tbit (20%--80%)

位下降时间

<0.3Tbit (20%--80%)

最大传输延时

5nS(±1nS)

切换速度

200 ns(最长时间)

信号类型

HDMI 1.3规范中的 HDMI-A全数字 T.M.D.S.信号

视频输入

接口

HDMI－A型，19针，母头

信号强度

T.M.D.S +/- 0.4Vpp

最小/最大电平

T.M.D.S 2.9V/3.3V

输入EDID

通用EDID

阻抗

<75Ω

最大直流偏置误差

15mV

建议最大输入距离

小于20米，在1920x1200@60时（推荐使用认证过的HDMI专用线材，如Molex TM 的线材）

视频输出

接口

HDMI接口，19针，母头

最小/最大电平

T.M.D.S. 2.9V/3.3V

阻抗

<75Ω

建议最大输出距离

小于15米，在1920x1200@60时（推荐使用认证过的HDMI专用线材，如Molex TM 的线材）

RS232

RS232IN

RS232公接口(2--3，3--2，5--5,其它脚位悬空)

RS232OUT

RS232 公接口（2-2，3-3，5--5其它脚位悬空）

设备规格

电源/功率

100VAC ~ 240VAC, 50/60 Hz, 国际自适应电源；功率：根据机箱大小及设备路数决定

温度/湿度

储存、使用温度: -20°~ +70°C; 湿度:10%~90%

机箱规格/重量

标准机箱：1.5U,2U,6u；重量：根据机箱大小及设备路数决定
